리오셀 섬유 제품의 응용

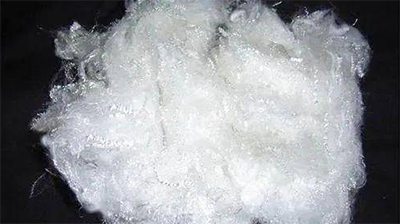

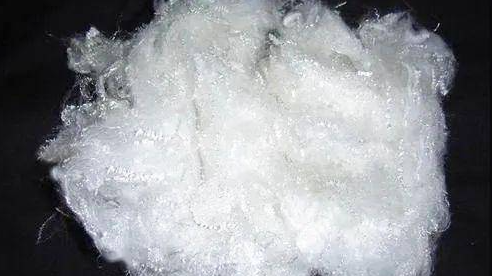

라이오셀 섬유는 건식 스프레이 습식 방사 공정으로 만들어지며, 섬유는 비교적 완벽한 원형 단면과 비교적 균일한 내부 구조를 가지며, 섬유 자체와 결합하여 높은 중합도를 가지므로 라이오셀의 건조 강도와 습윤 강도가 섬유는 면섬유보다 높고 건조강도는 폴리에스테르 수준에 거의 도달하므로 의류의 고강도 요구사항을 가공하고 준비하는 데 도움이 됩니다. 리오셀 섬유는 또한 높은 습윤 계수를 나타내므로 리오셀 섬유로 제조된 직물은 수축이 적고 형태 보존이 우수한 특성을 갖게 됩니다.

비스코스 섬유에 비해 라이오셀 섬유는 결정성이 높기 때문에 열분해 초기 온도가 비스코스 섬유보다 높고, 열 중량 손실이 적으며, 동적 계수 변화가 적고, 섬유 강도 감소가 적고, 신율이 낮습니다. 휴식 시간에도 가공 및 사용 요구 사항을 충족할 수 있으며 내열성이 우수하고 열 수축률이 낮으며 연소 조건은 기본적으로 비스코스 섬유와 동일합니다. 리오셀 섬유를 190℃에서 30분간 보관하였을 때 섬유의 파단강도와 파단신율은 각각 원래 값의 88.4%, 88.6%로 양호한 내열성을 나타냅니다.

기존의 직물 가공 및 일반적인 사용에서 의류 직물이 접할 수 있는 최고 온도는 약 180°C이며 약 30°C 동안 지속됩니다. 셀룰로오스 섬유는 특히 라이오셀 섬유가 높은 결정성과 치밀하고 안정적인 구조로 열수축률이 매우 낮아 면, 대마 등 천연 셀룰로오스 섬유와 유사한 특성을 유지합니다.

따라서 Lyocell 섬유는 다림질 가공 및 사용 요구 사항에 맞게 조정할 수 있습니다.
